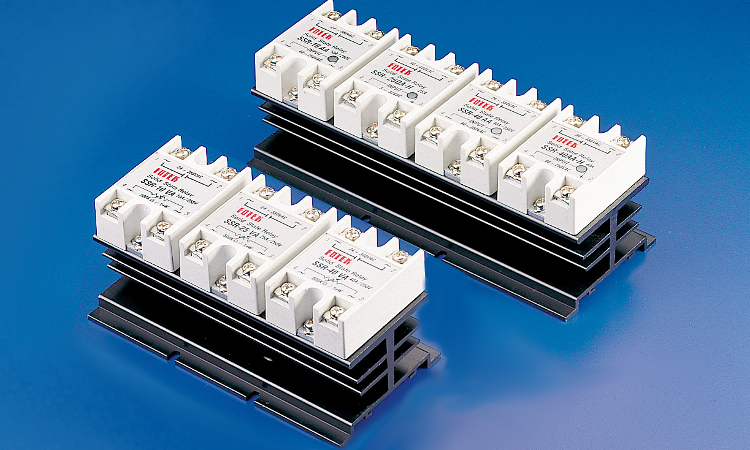

FOTEK台湾阳明固态继电器SSR-DD系列单相固态继电器型号有:SSR-05DD/SSR-10DD/SSR-25DD/SSR-50DD/SSR-75DD/SSR-25DD-H/SSR-50DD-H/SSR-75DD-H
■ Specification【Rated current corresponding to Resistive load 】
| Type | 型式 | Standard type / 標準型 | ||||
| Model | 型號 | SSR - 05DD | SSR - 10DD | SSR-25DD | SSR-50DD | SSR-75DD |
| Rated current | 額定電流 | 5A max. | 10A max. | 25A max | 50A max | 75A max |
| Surge current | 耐突波電流 | 15A max. | 30A max. | 50A max. | 150A max. | 225A max. |
| Peak voltage | 耐突波電壓 | 300VDC | 300VDC | 600VDC | 600VDC | 600VDC |
| Response time | 反應時間 | 1.0 ms | 1.0 ms | |||
| Output voltage | 輸出電壓 | 5 〜60VDC | 5 〜120VDC | |||
| Type | 型式 | High voltage type / 高壓型 | ||
| Model | 型號 | SSR-25DD-H | SSR-50DD-H | SSR-75DD-H |
| Rated current | 額定電流 | 25A max | 50A max | 75A max |
| Surge current | 耐突波電流 | 50A max. | 150A max. | 225A max. |
| Peak voltage | 耐突波電壓 | 600VDC | 600VDC | 600VDC |
| Response time | 反應時間 | 1.0 ms | ||
| Output voltage | 輸出電壓 | 5 〜300VDC | ||
General specification / 共同規格
| Input voltage | 輸入電壓 | 4 〜32 VDC |
| Turn off voltage | 關閉電壓 | <3.0 VDC |
| Trigger current | 觸發電流 | 12mA max. |
| Control method | 控制方式 | Random |
| Leakage current | 〉曳漏電>流 | 1.0 mA |
| Response time | 反應時間 | 1.0 ms |
| Input immunity | 輸入耐突波 | 2 KV (EN61000-4-4) |
| Isolation strength | 電介強度 | 4 KVrms (EN60950/VDE0805) |
| Insulation strength | 絕緣強度 | 100MQ / 500VDC (EN60950/VDE0805) |
| Circumstance | 工作環境 | -40°C 〜+80°C; 35 〜85%RH |
